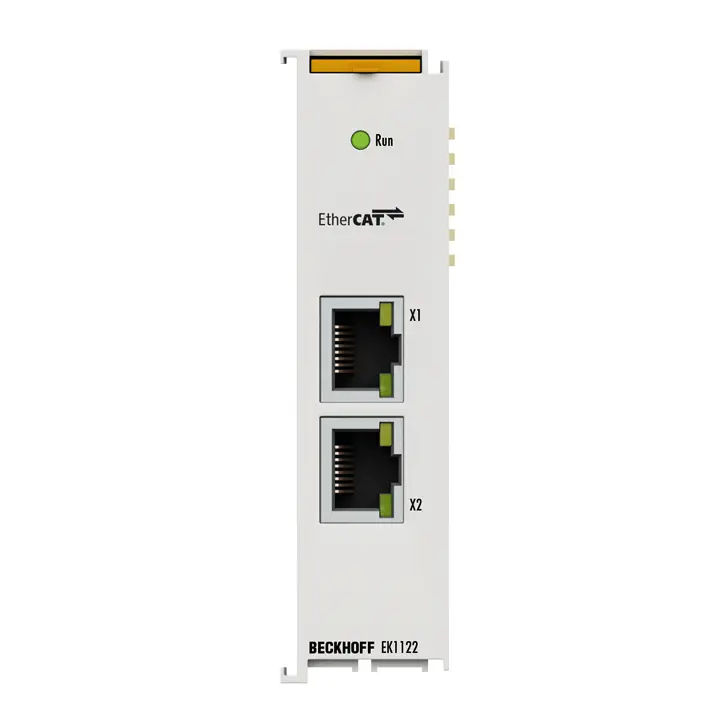

2-port EtherCAT EK1122
Liên hệ ngay
2 cổng EK1122 có thể được sử dụng trong một phân đoạn thiết bị đầu cuối EtherCAT tại bất kỳ vị trí nào mong muốn giữa các thiết bị đầu cuối EtherCAT và cho phép cấu hình các cấu trúc liên kết hình sao EtherCAT. Một trung tâm hình sao EtherCAT dạng mô-đun có thể được tạo ra bằng cách sử dụng nhiều đơn vị EK1122 trong một trạm.
-
Công nghệ kết nối: 2 ổ cắm RJ45
-
Chiều dài kết nối: lên đến 100 m
-
Có thể được sử dụng để cấu hình cấu trúc liên kết hình sao EtherCAT.
EK1122 có hai ổ cắm RJ45, cho phép kết nối cáp Ethernet với đầu nối RJ45 và thiết lập kết nối với một phân đoạn EtherCAT khác hoặc với các thiết bị EtherCAT riêng lẻ. EK1122 hỗ trợ kết nối và ngắt kết nối các phân đoạn EtherCAT trong quá trình hoạt động (Hot Connect).
| Task within EtherCAT system | coupling of EtherCAT junctions |
| Data transfer medium | Ethernet/EtherCAT cable (min. Cat.5), shielded |
| Distance between stations | 100 m (100BASE-TX) |
| Protocol | EtherCAT |
| Delay | approx. 1 µs |
| Data transfer rates | 100 Mbit/s |
| Configuration | not required |
| Bus interface | 2 x RJ45 |
| Power supply | from E-bus |
| Power contacts | no |
| Current consumption | typ. 220 mA |
| Weight | approx. 75 g |
| Operating temperature | -25…+60°C |
| Storage temperature | -40…+85°C |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Relative humidity | 95%, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| Protect. rating/installation pos. | IP20/variable |
| Approvals/markings | CE, CCC, UL, ATEX, IECEx, cFMus |
| Ex marking | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
