| Số sản phẩm | SF4D-H56 |
|---|---|
| Số bộ phận | SF4D-H56 |

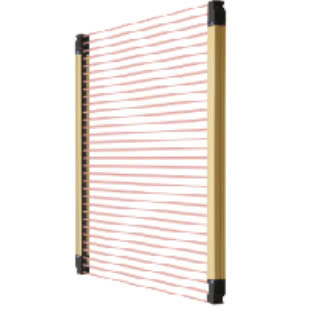

| Tên sản phẩm | Màn chắn sáng an toàn [Loại 4 PLe SIL3] |
| Chi tiết sản phẩm | Đối tượng cảm biến tối thiểu ø25 mm ø0,984 in (bước chùm tia 20 mm 0,787 in ) |
| Số kênh chùm tia | 56 |
| Chiều cao bảo vệ | 1.110 mm 43,701 in (Lưu ý): Khi sử dụng làm thiết bị an toàn cho máy ép ở Trung Quốc, chiều dài từ tâm của rãnh dầm đầu tiên đến tâm của rãnh dầm cuối cùng sẽ trở thành chiều cao bảo vệ. |
| Chiều cao bảo vệ: Khi sử dụng làm thiết bị an toàn cho máy ép Trung Quốc | 1.100 mm 43,307 in (Lưu ý): Khi sử dụng làm thiết bị an toàn cho máy ép ở Trung Quốc, chiều dài từ tâm của rãnh dầm đầu tiên đến tâm của rãnh dầm cuối cùng sẽ trở thành chiều cao bảo vệ. |
| Tiêu thụ hiện tại | Bộ phát: 120 mA hoặc ít hơn Bộ thu: 140 mA hoặc ít hơn |
| PFH D | 2,78× 10-9 |
| MTTF D | 426 năm hoặc hơn |
| Trọng lượng (Tổng trọng lượng của bộ phát và bộ thu) | Khoảng 2.800g |
| Tiêu chuẩn áp dụng: Tiêu chuẩn quốc tế | IEC 61496-1/2 (Loại 4), ISO 13849-1:2015 (Loại 4, PLe), IEC 61508-1 đến 3 (SIL3) |
| Tiêu chuẩn áp dụng: Nhật Bản | JIS B 9704-1/2 (Loại 4), JIS B 9705-1 (Loại 4), JIS C 0508-1 đến 3 (SIL3) |
| Tiêu chuẩn áp dụng: Châu Âu | EN ISO 13849-1:2015 (Loại 4, PLe), EN 55011, EN 61000-6-2, EN IEC 63000 |
| Tiêu chuẩn áp dụng: Bắc Mỹ | ANSI/UL 61496-1/2 (Loại 4), CAN/CSA C22.2 Số 14, CAN/CSA E61496-1/2 |
| Tiêu chuẩn áp dụng: Trung Quốc | Tiêu chuẩn GB/T4584 |
| Quy định và chứng nhận áp dụng | Dấu CE (Chỉ thị về máy móc, Chỉ thị EMC, Chỉ thị RoHS), Dấu UKCA (Quy định về máy móc, Quy định EMC, Quy định RoHS), chứng nhận TÜV SÜD (Hoa Kỳ, Canada), OSHA 1910.212, OSHA 1910.217(C), ANSI B11.1 đến B11.19, ANSI/RIA 15.06, Dấu KCs của Hàn Quốc |
| Phạm vi hoạt động | Chế độ ngắn: 0,2 đến 9 m 0,656 đến 29,528 ft Chế độ dài: 0,8 đến 15 m 2,625 đến 49,213 ft (có thể lựa chọn bằng công tắc DIP) (Lưu ý): Phạm vi hoạt động là khoảng cách cài đặt có thể có giữa bộ phát và bộ thu. |
| Đối tượng cảm biến tối thiểu | ø25 mm ø0,984 in vật thể mờ đục (Lưu ý): Khi sử dụng chức năng làm trống nổi, kích thước của vật thể cảm biến tối thiểu sẽ thay đổi. Để biết chi tiết, hãy tham khảo phần Khoảng cách an toàn. |
| Góc khẩu độ hiệu quả | ±2,5° hoặc thấp hơn ở phạm vi cảm biến 3 m 9,843 ft hoặc dài hơn (dựa trên IEC 61496-2) |
| Điện áp nguồn | 24 V DC +20 -30 % Độ gợn PP 10 % trở xuống (không bao gồm sụt áp do cáp) (Lưu ý): Khi xem xét sụt áp do cáp gây ra, hãy sử dụng dòng điện nguồn/dòng điện chìm của Đầu ra điều khiển (OSSD 1, OSSD 2) và chiều dài cáp làm hướng dẫn. |
| Đầu ra điều khiển (OSSD 1, OSSD 2) | Transistor PNP cực góp hở / Transistor NPN cực góp hở (có thể lựa chọn)
<Đầu ra PNP được chọn> <Đầu ra NPN được chọn> |
| Đầu ra điều khiển (OSSD 1, OSSD 2): Chế độ hoạt động | BẬT khi tất cả các chùm tia được nhận, TẮT khi một hoặc nhiều chùm tia bị chặn (Cũng TẮT khi xảy ra lỗi cảm biến bên trong hoặc lỗi tín hiệu đồng bộ hóa) (Lưu ý): Có thể thay đổi cài đặt khi sử dụng phần mềm cài đặt SF4D-TM1 (tùy chọn) và Configurator Light Curtain. |
| Đầu ra điều khiển (OSSD1, OSSD2): Mạch bảo vệ | Đã hợp nhất |
| Đầu ra điều khiển (OSSD 1, OSSD 2): Thời gian phản hồi | Phản hồi TẮT: 10 ms trở xuống (Không kết nối nối tiếp/song song), 18 ms trở xuống (Kết nối nối tiếp/song song) (Lưu ý 1) Phản hồi BẬT: 50 ms trở xuống (Lưu ý 2) (Lưu ý 3) (Lưu ý 1): Đối với thời gian phản hồi theo số chùm tia, hãy tham khảo thời gian phản hồi TẮT của Đầu ra điều khiển (OSSD 1, OSSD 2). (Lưu ý 2): Vì đầu ra điều khiển (OSSD 1, OSSD 2) phải TẮT trong ít nhất 80 ms, nên phản hồi BẬT sẽ bị trễ hơn 50 ms khi thời gian chặn ánh sáng nhỏ hơn 30 ms. (Lưu ý 3): Khi chọn đồng bộ hóa quang học, nếu trục chùm tia của cả đầu trên và đầu dưới đều bị chặn, tốc độ phản hồi BẬT sẽ giảm tới 1 giây. |
| Đầu ra phụ (AUX) (Đầu ra không an toàn) | Transistor PNP cực thu hở / Transistor NPN cực thu hở (có thể lựa chọn)
<Đầu ra PNP được chọn> <Đầu ra NPN được chọn> |
| Đầu ra phụ (AUX) (Đầu ra không an toàn): Chế độ hoạt động | Đầu ra điều khiển BẬT: TẮT, Đầu ra điều khiển TẮT: BẬT (Lưu ý): Có thể thay đổi cài đặt khi sử dụng phần mềm cài đặt SF4D-TM1 (tùy chọn) và Configurator Light Curtain. |
| Đầu ra phụ (AUX) (Đầu ra không an toàn): Mạch bảo vệ | Đã hợp nhất |
| Đầu ra phụ (AUX) (Đầu ra không an toàn): Thời gian phản hồi | Phản hồi TẮT: 60 ms hoặc ít hơn, Phản hồi BẬT: 60 ms hoặc ít hơn |
| Phương pháp đồng bộ hóa | Đồng bộ hóa đường truyền / đồng bộ hóa quang học (có thể lựa chọn bằng công tắc DIP) |
| Chức năng ngăn ngừa nhiễu | <Không kết nối nối tiếp/song song> ・Đồng bộ hóa đường dây: 2 đơn vị trở xuống (tự động) ・Đồng bộ hóa quang học: 2 đơn vị trở xuống (có thể lựa chọn bằng công tắc DIP) <Kết nối nối tiếp/song song> |
| Kiểm tra chức năng nhập liệu | Đã hợp nhất |
| Chức năng liên động | Đã tích hợp [Đặt lại thủ công / đặt lại tự động (có thể chọn bằng cách đấu dây)] (cáp 8 lõi hoặc cáp 12 lõi) |
| Chức năng giải phóng khóa | Đã hợp nhất |
| Chức năng giám sát thiết bị bên ngoài | Đã tích hợp (cáp 8 lõi hoặc cáp 12 lõi) |
| Chức năng chỉ báo ứng dụng | Được tích hợp (chỉ có bộ thu sáng lên khi sử dụng đồng bộ hóa quang học) |
| Chức năng tắt tiếng | Đã tích hợp (cáp 12 lõi) |
| Ghi đè chức năng | Đã tích hợp (cáp 12 lõi) |
| Chức năng tiết kiệm điện | Đã hợp nhất |
| Các chức năng tùy chọn | Chức năng xóa cố định, chức năng xóa nổi, chức năng cài đặt liên động, chức năng cài đặt giám sát thiết bị bên ngoài, chức năng cài đặt đầu ra phụ, chức năng cài đặt chỉ báo ứng dụng, chức năng cài đặt tắt tiếng, chức năng cài đặt ghi đè, chức năng bảo vệ, chức năng chuyển mạch cáp (Lưu ý): Để sử dụng các chức năng tùy chọn, cần có phần mềm cài đặt SF4D-TM1 (tùy chọn) và Configurator Light Curtain. |
| Mức độ ô nhiễm | 3 |
| Độ cao hoạt động | 2.000 m 6.561,68 ft trở xuống (Lưu ý): Không sử dụng hoặc lưu trữ trong môi trường có áp suất bằng áp suất khí quyển hoặc cao hơn ở độ cao 0 m. |
| Khả năng chống chịu môi trường: Mức độ bảo vệ | IP67, IP65 (IEC), NEMA Loại 13 (NEMA 250) |
| Khả năng chịu đựng môi trường: Nhiệt độ môi trường xung quanh | -10 đến +55 ℃ +14 đến +131 ℉ (Không được ngưng tụ sương hoặc đóng băng), Bảo quản: -25 đến +60 ℃ -13 đến +140 ℉ |
| Khả năng chịu đựng môi trường: Độ ẩm môi trường xung quanh | 30 đến 85% RH, Lưu trữ: 30 đến 95% RH |
| Độ rọi xung quanh | Ánh sáng sợi đốt: 5.000 ℓx hoặc nhỏ hơn tại bề mặt tiếp nhận ánh sáng |
| Khả năng chịu đựng môi trường: Khả năng chịu điện áp | 1.000 V AC trong một phút, giữa tất cả các đầu nối nguồn được kết nối với nhau và vỏ bọc |
| Khả năng chống chịu môi trường: Khả năng cách điện | 20 MΩ hoặc hơn, với megmeter 500 V DC, giữa tất cả các đầu nối nguồn được kết nối với nhau và vỏ bọc |
| Khả năng chống chịu môi trường: Khả năng chống rung | 10 đến 55 Hz, 0,75 mm 0,030 ở biên độ kép theo hướng X, Y và Z trong hai giờ mỗi lần Khả năng chống trục trặc 10 đến 55 Hz, 0,75 mm 0,030 ở biên độ kép theo hướng X, Y và Z hai mươi lần mỗi lần |
| Khả năng chống chịu môi trường: Chống va đập | Gia tốc 300 m/s 2 (khoảng 30 G) theo các hướng X, Y và Z ba lần mỗi hướng Chống trục trặc Gia tốc 100 m/s 2 (khoảng 10 G) theo các hướng X, Y và Z 1.000 lần mỗi hướng |
| SFF (Tỷ lệ hỏng an toàn) | 99% |
| HFT (Khả năng chịu lỗi phần cứng) | 1 |
| Loại hệ thống con | Loại B (IEC 61508-2) |
| T1 (khoảng thời gian thử nghiệm chứng minh) | 20 năm |
| Thời gian phản hồi lỗi | Trong thời gian phản hồi (phản hồi TẮT) |
| Trạng thái an toàn | Trạng thái TẮT đầu ra điều khiển (OSSD 1 / 2) |
| Nguyên tố phát ra | Đèn LED hồng ngoại (bước sóng phát xạ cực đại: 850 nm 0,0335 mil ) |
| Vật liệu | Vỏ: Nhôm, Bề mặt phát hiện: Nhựa polycarbonate và thép không gỉ (SUS304), Nắp trên / nắp dưới: Nylon |
| Phương pháp kết nối | Bằng cách kết nối |
| Mở rộng cáp | Tổng chiều dài của bộ phát/bộ thu có thể được kéo dài lên đến 70 m 229,659 ft mỗi bộ khi sử dụng cáp ghép nối tùy chọn (bao gồm chiều dài của cáp ghép nối tiếp) (Lưu ý): Khi xem xét đến sự sụt áp do cáp gây ra, hãy sử dụng dòng điện nguồn/dòng điện chìm của Đầu ra điều khiển (OSSD 1, OSSD 2) và chiều dài cáp làm hướng dẫn. |
| Phụ kiện | SF4B-TR25 (que thử): 1 chiếc. |
| Nhận xét | Khi điều kiện đo lường không được chỉ định chính xác, các điều kiện được sử dụng là nhiệt độ môi trường +20 ℃ +68 ℉ . PFH D : Xác suất xảy ra sự cố nguy hiểm mỗi giờ, MTTF D : Thời gian trung bình đến khi xảy ra sự cố nguy hiểm (tính bằng năm). |
